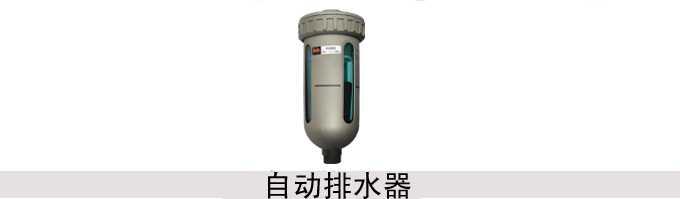

自动排水器

产品参数 Details在线订购
● 产品简介
常用于自动排除管道,冷冻式空气干燥机,油水分离器,贮气罐及各种空气过滤器底部等处的积水。可安装在不便于进行人工排放污水,用气量较大,放水次数频繁的地方。
订购代码
图形符号


■ 技术参数

规 格
AD402-02
AD402-03
AD402-04
保证耐压
1.5MPa
使用压力
0.15~1.0MPa
使用温度
0~60℃
接管口径
G1/4
G3/8
G1/2
排水口径
G1/8
G1/4
G3/8
工作介质
压缩气体

工作原理
   *当水杯内无压力时,浮子⑤因自重而下降,阀⑨关闭内腔孔⑥,活塞⑧被弹簧⑾压下,而冷凝水通过⑿排水。

   *水杯内有压力时

   当压力在正常情况下0.1MPa以上时,活塞⑧克服弹簧⑾向上压,因而排水道⑿关闭,水杯⑩内部与外界隔断。

   *水杯内有冷凝水时

   当凝水收集到某种程度时,浮子⑤因浮力升起,打开内腔孔⑥,压力进入内腔,活塞⑧被压力和弹簧⑾压下,冷凝水通过排水导管⒀排水。


■ 外形尺寸

型 号
AD402-02
AD402-03
AD402-04
A
φ82
φ82
φ82
B
182
182
182
■ ZDFS 自动放水器

   本产品安装在自动排水器,空气过滤器,空气过滤减压阀的水杯底部,能自动排放积聚在水杯中的冷凝水。

    注意事项:垂直安装,排水口朝下。
