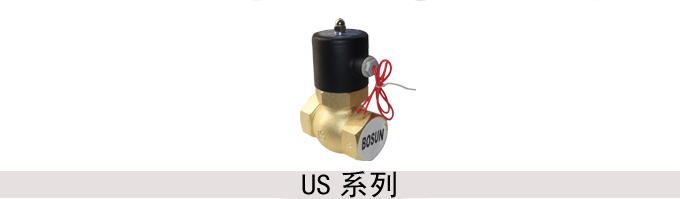

US系列电磁阀

产品参数 Details在线订购

产品说明

● 产品简介
采用聚四氟乙烯硬密封,耐高温、耐腐蚀、性能可靠。流量大,使用压力高。优良的防水性能。
订购代码

■ 图形符号

■ 特长

    采用聚四氟乙烯硬密封,耐高温、耐腐蚀、性能可靠。流量大,使用压力高。优良的防水性能。

■ 技术参数

项目\ 规格
US-10
US-15
US-20
US-25
US-35
US-40
US-50
阀体材质
黄铜
动作方式
活塞引导式
接管口径
ZG3/8
ZG1/2
ZG3/4
ZG1
ZG11/4
ZG11/2
ZG2
通径(mm)
17
17
17
20
30
30
50
使用流体
空气、水、油品(在5CST以下)、蒸气
压力范围
0.05~1.5MPa
使用温度
-5~185℃
额定电压
AC12V、AC24V、AC36V、AC110V、AC220V、AC380V、DC12V、DC24V、DC110V
允许电压范围
±10%
最短励磁时间
0.05S
安装方式
水平安装
■ 外形尺寸

规格
A
B
C
D
E
F
US-10
83
146

21

φ70
42
ZG3/8
US-15
83
146
21
φ70
42
ZG1/2
US-20
83
146
21
φ70
42
ZG3/4
US-25 90 162 26 φ70 52 ZG1
US-35 110 183 36 φ70 74 ZG11/4
US-40 110 183 36 φ70 74 ZG11/2
US-50 163 223 47 φ70 95 ZG2
