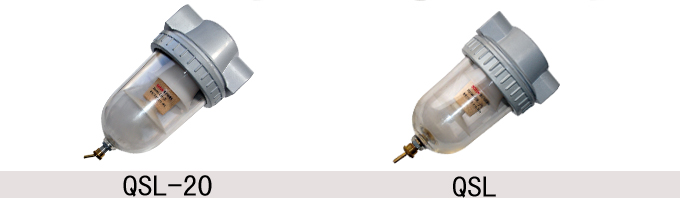

适用范围:空气过滤器系列产品广泛用于一般气压传动系统中,滤除压缩空气中的杂质和水份,达到气压传动系统所要求的净化程度。
|
■ 订购代码 |
■ 技术参数
型号 |
QSL |
QSL、QSLd |
||||||
公称通径(mm) |
6 |
8 |
10 |
15 |
20 |
25 |
40 |
50 |
最高使用压力(MPa) |
1.00 |
|||||||
过滤精度(μm) |
50~75 |
|||||||
分水效率(%) |
80 |
|||||||
工作温度(°C) |
5~60 |
*还有1~5μm;5~10μm;10~25μm;25~50μm可供选择。
■ 外形尺寸
公称通径 |
M |
L |
L1 |
||
6 |
G1/8" |
|
M10×1 |
173 |
80 |
8 |
G1/4" |
M12×1.25 |
M14×1.5 |
173 |
80 |
10 |
G3/8" |
M16×1.5 |
M18×1.5 |
173 |
80 |
15 |
G1/2" |
M20×1.5 |
M22×1.5 |
173 |
80 |
20 |
G3/4" |
|
M27×2 |
219 |
115 |
25 |
G1" |
M33×2 |
219 |
115 |
|
40 |
G11/2" |
M48×2 |
280 |
132 |
|
50 |
G2" |
M60×2 |
280 |
132 |
